Pokud si z toho pamatujete jen jednu věc průvodce nákupem e track systému pamatujte si toto: kolejnice je jen tak pevná, jak je pevná její nejslabší spojka, nejslabší svar a nejslabší upevňovací šroub. Systém uchycení nákladního přívěsu je řetězec dílů, které spolupracují, a kupující, kteří se zaměřují pouze na ocelovou kolejnici a ignorují kování, montážní materiál a podložku na stěnu, často skončí s nastavením, které vypadá pevně, ale při skutečné zátěži selže.
Před nákupem si ověřte pět věcí: jmenovitou nosnost na bod, tloušťku rozchodu kolejnic, kompatibilitu rozteče štěrbin s vašimi stávajícími popruhy a příslušenstvím, zda potřebujete montáž na stěnu, podlahu nebo strop a zda může dodavatel podporovat trvalou dostupnost příslušenství. Každé další rozhodnutí v této příručce staví na těchto pěti kontrolních bodech.
Níže uvedené oddíly prozkoumají nosnost, dimenzování, umístění montáže, kroky instalace, úvahy o materiálu a způsob, jakým je e-track založen systém utahování přívěsu porovnává s alternativami pro L-track, takže se můžete rozhodnout spíše na základě toho, jak bude přívěs skutečně používán, než na předpokladech.

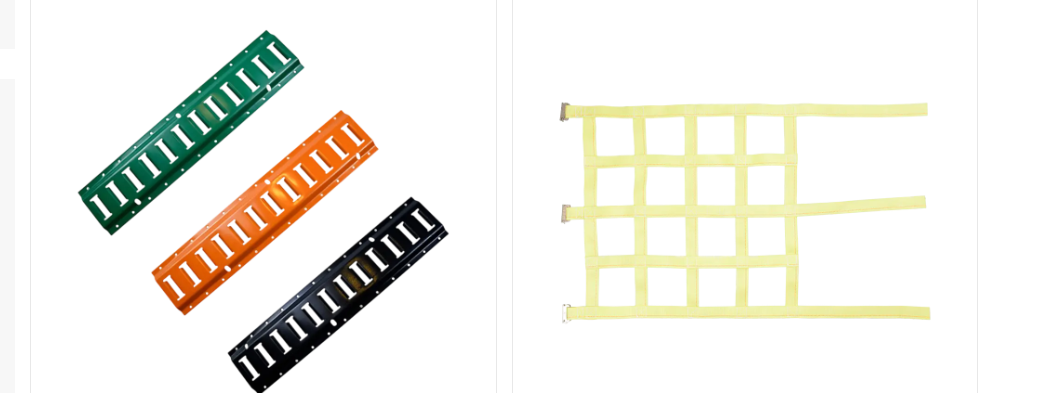

Systém e-track je postaven kolem tvarované ocelové kolejnice s řadou standardizovaných oválných štěrbin rozmístěných v pravidelných intervalech jednoho palce podél její délky. Oválný tvar je záměrný. Armatury, jako jsou O-kroužky, jednotlivé čepy, D-kroužky a kulové armatury, jsou navrženy s odpovídající oválnou hlavou, která se zasune do drážky a poté se zablokuje ve své poloze o čtvrt otáčky, což poskytuje spojovací bod bez nářadí, který lze přemístit kdekoli podél kolejnice.
Protože každý slot podél kolejnice je identický, operátor může přidat, odebrat nebo posouvat kotevní bod, aniž by musel vrtat nové otvory nebo přenášet další hardware. To je to, co odděluje skutečný systém uchycení nákladního přívěsu na bázi e-track od pevných kotev s D-kroužkem přišroubovaných na nastavených místech. Flexibilita přemisťování kotevních bodů je jedním z hlavních důvodů, proč se vozové parky a stěhovací společnosti standardizují na e-kolejích spíše než na jednoúčelové vázací body.
E-track se nejčastěji objevuje u uzavřených přívěsů, užitkových přívěsů, pohyblivých přívěsů a vozidel pro přepravu běžného nákladu. Každá aplikace používá stejný standard kolejnic a slotů, což je součástí toho, proč se e-track stal de facto standardem v odvětví přestavby přívěsů a dodávek spíše než proprietárním systémem vázaným na jeden typ vozidla.
Při porovnávání možností většina kupujících zvažuje stejnou hrstku faktorů, jen v různých objednávkách v závislosti na způsobu použití přívěsu. Níže uvedená tabulka odráží obecné pořadí priorit, které používají kupující vozových parků a výrobci návěsů při hodnocení nastavení e-track na desetibodové stupnici napříč kritérii, která jsou pro každodenní manipulaci s nákladem nejdůležitější.
Ilustrativní hodnocení priority kupujícího, desetibodová stupnice, založená na běžných kritériích nákupu vozového parku přívěsů.
Nosnost a kvalita kolejové oceli jsou trvale na nejvyšších příčkách, protože určují, zda systém přežije opakované nakládací cykly spíše než jen několik prvních použití. Kompatibilita příslušenství je těsně pozadu, protože kolejnice, která nemůže přijmout širokou škálu vybavení, omezuje používání přívěsu po dobu jeho životnosti.
Jmenovitá nosnost je vyjádřena na upevňovací bod, nikoli na kolejnici, a závisí na typu kování, rozchodu kolejnice a na úhlu zatížení vůči kolejnici. Výrobci běžně odkazují na bodové hodnocení v rozsahu zhruba 1 667 liber pro jednu armaturu používanou v přímém tahu, která se zvyšuje směrem k těžší hodnotě, když je zatížení rozloženo na vyztuženou část nebo více bodů spolupracujících, s mnoha kolejnicemi průmyslové kvality, které jsou určeny pro podporu až 5 000 liber na montážní bod při správné instalaci do pevného podkladu.
Běžně citované průmyslové referenční hodnoty pro standardní ocelové e-kolejnice dimenzované na upevňovací bod.
Tyto údaje předpokládají, že kolejnice je přišroubována k pevnému rámu nebo stěnovým kolíkům podloženým překližkou. Kolejnice namontovaná do tenkého hliníkového pláště s krátkými šrouby nedosáhne své jmenovité hodnoty bez ohledu na ocelový rozchod vytištěný na samotné kolejnici. Kupující by měli považovat publikovaná čísla kapacity za strop pro správně nainstalovanou kolejnici, nikoli za záruku pro každý způsob instalace.
| Montážní podmínka | Typické hodnocení | Nejvhodnější pro |
|---|---|---|
| Pouze plech | Snížené hodnocení | Lehké interiérové zboží |
| Stěna podložená překližkou | Standardní hodnocení | Návěsy pro obecné náklady |
| Ocelový rámový prvek | Plná jmenovitá kapacita | Přeprava těžké techniky |
Krátký přívěs se dvěma nebo třemi zajištěnými body může stačit pro lehký náklad, ale delší přívěsy převážející více předmětů potřebují více rozmístěných kotevních bodů, aby se zabránilo posunu při zatáčení a brzdění. Spojnicový graf níže ukazuje obecné plánovací vodítko pro doporučený počet upevňovacích bodů vzhledem k délce přívěsu, užitečné při stanovení rozsahu rozvržení kolejnice před zahájením instalace.
Obecná plánovací reference pro minimální doporučené body uchycení, když se délka přívěsu zvyšuje.
Tato čísla představují spíše plánovací podlahu než pevné pravidlo, protože hmotnost nákladu, tvar a výška stohování mění, kolik kotevních bodů konkrétní náklad skutečně potřebuje. Zvláštní tvar nebo těžký náklad obecně potřebuje body navíc bez ohledu na délku přívěsu.
L-dráha je příbuzný kolejnicový systém se štěrbinou ve tvaru L spíše než oválnou a je obecně spojen s leteckým nákladem a specializovanou dopravou, kde kování musí odolávat tahu z širšího rozsahu úhlů. Pro většinu aplikací nákladních přívěsů zůstává e-track praktičtější systém utahování přívěsu volbou díky širší dostupnosti příslušenství a jednoduššímu provedení montáže bez použití nářadí.
Redakční srovnání, modrá oblast představuje e-stopu, oranžová oblast představuje l-stopu, desetibodová stupnice.
L-drážky se zamykají ve více směrech podél štěrbiny, což je užitečné pro náklad, který táhne v ostrých úhlech, ale to přichází s užší dostupností příslušenství a obecně vyšší složitostí instalace. U uzavřených přívěsů a užitkových přívěsů pro všeobecné použití zůstávají systémy založené na e-tracku stále dostupnější možností pro většinu kupujících, kteří hledají průvodce nákupem e track systému před rozhodnutím o koupi.
Šířka kolejnice je standardizována na dva palce téměř u všech produktů e-track, což umožňuje, aby armatury z různých výrobních sérií zůstaly vzájemně kompatibilní. Délka se však obvykle prodává v pevných přírůstcích nebo se řeže na zakázku v závislosti na vnitřních rozměrech přívěsu.
| Délka kolejnice | Rozteč slotů | Šířka kolejnice | Společné měřidlo |
|---|---|---|---|
| 2 stopy | 1 palec | 2 palce | 12 až 16 měřidlo |
| 4 stopy | 1 palec | 2 palce | 12 až 16 měřidlo |
| 8 stop | 1 palec | 2 palce | 12 až 16 měřidlo |
| 10 stop | 1 palec | 2 palce | 12 až 16 měřidlo |
| Vlastní střih | 1 palec | 2 palce | 10 až 16 měřidlo |
Kupující, kteří vybavují plně uzavřený systém tratě pro přívěs, často kombinují délky kolejnic, dlouhé horizontální úseky podél bočních stěn a kratší vertikální spády v blízkosti dveří a rohů, takže měřením skutečné použitelné délky stěny před objednávkou se zabrání plýtvání materiálem a nerovnoměrným rozestupům kotev.
Umístění ovlivňuje, jak je kolejnice použitelná v každodenním provozu. Nástěnné kolejnice, obvykle instalované ve dvou výškách podél bočních stěn, podporují upevnění naskládaného nákladu na základě popruhu. Kolejnice namontované na podlaze zvládají těžší paletizované náklady a zařízení s kolečky nebo nožičkami. Stropní lišty jsou méně běžné, ale používají se pro stropní zajištění dlouhých nebo lehkých předmětů.
Zjednodušený izometrický pohled na typické umístění kolejnic na stěnu, podlahu a strop v uzavřeném přívěsu.
Přívěs používaný hlavně pro krabicové zboží a stěhování nábytku nejvíce těží z nástěnných kolejnic zhruba ve výšce pasu a ramen, protože většina popruhů vede vodorovně přes naskládané předměty. Přívěs, který pravidelně táhne zařízení nebo stroje, těží více z kolejnic namontovaných na podlaze, protože nízké kotevní body udržují popruhy blíže k těžišti předmětu a snižují posouvání během přepravy.
Kvalita instalace určuje, zda zveřejněné jmenovité zatížení platí v praxi. Níže uvedené kroky popisují standardní sekvenci montáže na stěnu.
V případě plně uzavřeného systému návěsu pokrývajícího více stěn, práce zepředu dozadu v jednom souvislém přejezdu udržuje konstantní výšky kolejnic a zabraňuje nerovnoměrným rozestupům, ke kterým dochází, když jsou sekce v průběhu času instalovány samostatně.
Kolejnicový ocelový rozchod ovlivňuje jak jmenovitou kapacitu, tak dlouhodobou životnost, zejména u přívěsů vystavených posypové soli, vlhkosti nebo venkovnímu skladování. Silnější tloušťka oceli odolává deformaci při opakovaném zatížení a spolehlivěji drží závity upevňovacích prvků po léta používání.
Relativní hodnocení pevnosti podle ocelového měřidla, desetibodová stupnice, silnější měřidlo označeno nižším číslem.
Kromě hrubé tloušťky určuje povrchová úprava, jak dobře kolejnice odolává povrchové korozi ve vlhkých nebo pobřežních podmínkách. Povrchové úpravy s práškovým nástřikem a zinkem se běžně používají na nerezových kolejnicích e-track, protože přidávají ochrannou bariéru, aniž by se změnily rozměrové tolerance, na kterých závisí správné uzamčení kování.
Hodnota e-track kolejnice pochází z velké části z řady kování, které akceptuje. Dobře zásobený těžký elektrokolejový systém by měl podporovat následující typy příslušenství bez potřeby nástrojů pro instalaci nebo demontáž.
| Příslušenství | Primární funkce | Způsob montáže |
|---|---|---|
| Montáž O-kroužkem | Obecný kotevní bod popruhu | Zaklapne do oválného otvoru |
| Jednodílné kování | Uchycení ráčnového popruhu | Zaklapne do oválného otvoru |
| Montáž D-kroužkem | Spojení řetězu a popruhu | Zaklapne do oválného otvoru |
| Kulové kování | Rychlé uchycení popruhu | Zaklapne do oválného otvoru |
| Pružinová E-fitinka | Nastavitelná kotva bez nářadí | Zaklapne do oválného otvoru |
| Dělicí lišta kolejí | Odděluje nákladové sekce | Rozpětí mezi dvěma kolejnicemi |
s Otočné armatury o 360 stupňů popruhy mohou být nakloněny tak, aby odpovídaly skutečnému směru tahu nákladu, spíše než aby byly nuceny do pevné geometrie, což snižuje opotřebení jak popruhu, tak samotného kování při opakovaném použití.
Protože e-track je sdíleným průmyslovým standardem, kompatibilita mezi značkami je obecně silná, ale tloušťka kolejnice, kvalita povlaku a tolerance montáže se stále liší mezi výrobcem systému e-track a dalším výrobcem. Kupující, kteří nakupují ve velkém, ať už jde o modernizaci vozového parku nebo nové výrobní linky návěsů, obvykle posuzují dodavatele z hlediska výrobní kapacity, konzistence napříč šaržemi a schopnosti podporovat požadavky na zakázkové elektronické kolejové systémy pro nestandardní délky kolejnic nebo montážní konfigurace.
Společnost Ningbo Force Auto Parts Co., Ltd. se v roce 2008 rozrostla z menšího výrobního závodu na větší moderní výrobní základnu, která vyrábí miliony kusů ročně a dodává upínací popruhy, hardware, zvedací smyčky a související součásti pro zajištění přívěsu spolu s kolejnicemi a příslušenstvím pro e-track. Jako dodavatel elektronických kolejí sloužící odvětvím dopravy, zemědělství, stavebnictví a energetiky spolupracuje společnost s partnery OEM a ODM, kteří hledají velkoobchodní zdroj systému elektronických kolejí, který lze škálovat podle výrobních potřeb, spíše než na jednu malou dávkovou objednávku.
Systém e-track je ocelová kolejnice s rovnoměrně rozmístěnými oválnými štěrbinami, které přijímají kování bez nářadí, používané k vytvoření flexibilních, přemístitelných kotevních bodů uvnitř nákladního přívěsu nebo vozidla.
Používá se k zajištění nákladu v uzavřených návěsech, užitkových návěsech, pohyblivých návěsech a běžných dopravních prostředcích tím, že popruhům, hákům a přepážkám dává pevný a pohyblivý upevňovací bod.
Kování s oválnou hlavou se zasune do libovolné štěrbiny podél kolejnice a zablokuje se na místě o čtvrtinu otáčky, což obsluze umožňuje přemístit kotevní body kdekoli podél kolejnice bez vrtání nových otvorů.
Kolejnice je upevněna do nástěnných svorníků nebo rámových prvků pomocí předvrtaných vodicích otvorů a šroubů nebo šroubů správné velikosti, které udržují kolejnici vodorovně po celé její délce pro rovnoměrný záběr.
Běžná umístění zahrnují boční stěny ve výšce pasu a ramen pro obecný náklad, úroveň podlahy pro těžší vybavení a příležitostně namontované na strop pro dlouhé nebo lehké předměty.
Ano, nástěnná vertikální a horizontální instalace e-track je jednou z nejběžnějších konfigurací za předpokladu, že kolejnice je upevněna do pevného podkladu spíše než do tenkého pláště.
Kapacita závisí na montáži a způsobu montáže, s jednobodovým hodnocením běžně kolem 1 667 liber a vícebodovými, správně vyztuženými sekcemi až do přibližně 5 000 liber na bod.
Šířka kolejnice je standardizována na dva palce, takže hlavním rozhodnutím o velikosti je délka, která by měla být měřena vzhledem k využitelné ploše stěny nebo podlahy a objednána ve standardních nebo zakázkových délkách řezu.
E-track používá oválný slot a obecně nabízí širší dostupnost příslušenství, zatímco L-track používá slot ve tvaru L, který odolá tahu z více úhlů, ale má užší možnosti příslušenství.
Velkoobchodní získávání elektronických kolejových systémů se obvykle provádí přímo prostřednictvím výrobce elektronických kolejí, který podporuje objednávky OEM nebo ODM a může škálovat výrobu kolejnic a příslušenství na objem projektu.
